Мы предлагаем фронтальные паллетные стеллажи из высококачественной конструкционной стали с высоким пределом текучести.
Данные стеллажи представляют собой сборно-разборную конструкцию, состоящую из вертикальных рам и горизонтальных съемных балок двутаврового типа (I-профиль):
- S350GD / S420 GD – горячеоцинкованные конструкционные стали (стойки, стяжки), предел текучести не менее 350 / 420 Н/мм2, фактический – не менее 370 / 450 Н/мм2
- S355 – горячекатаная конструкционная сталь (балки), предел текучести не менее 355 Н/мм2, фактический – не менее 370 Н/мм2
- Поставляется по EN10346 и EN 10025 соответственно
Рамы и стойки

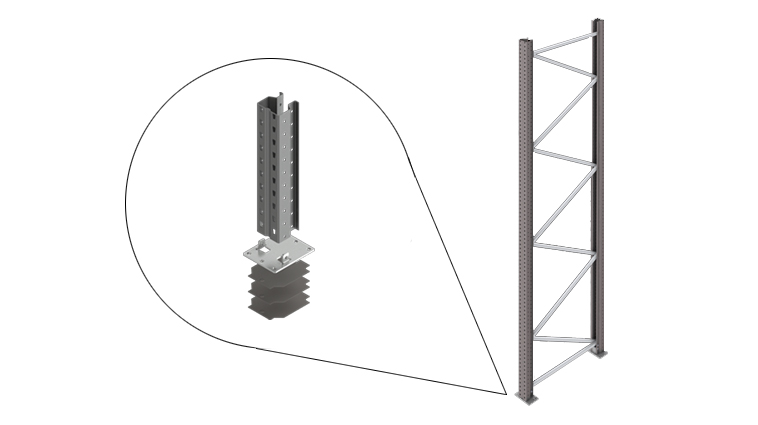

Вертикальная рама состоит из стоек соединенных вместе с помощью диагональных и горизонтальных стяжек, опорных пластин и крепежных элементов. Если имеются неровности пола, их нивелируют, используя выравнивающие пластины. Крепеж рамы к полу осуществляется при помощи анкерных болтов. Ширина рамы может варьироваться от 500 до 2000мм. Высота рамы до 30 м, с шагом 100 мм.
Типы профиля

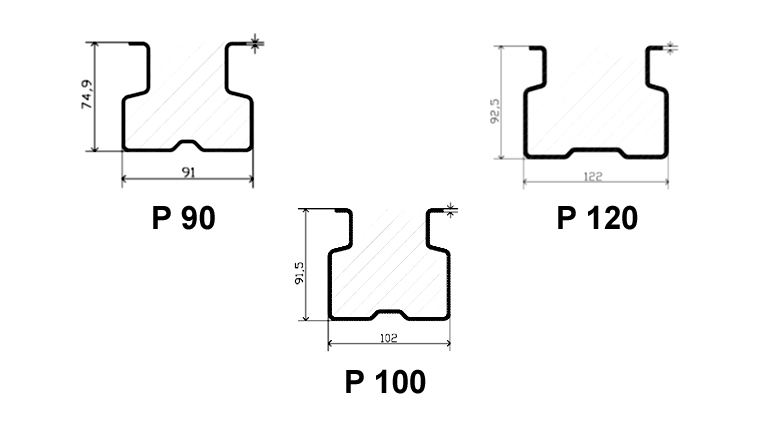

Существует 3 основных типа профиля стойки: P90, P100 и P120. В зависимости от нагрузочных характеристик стеллажной конфигурации, для каждого типа стоек выбирается соответствующая толщина металла.
Балки

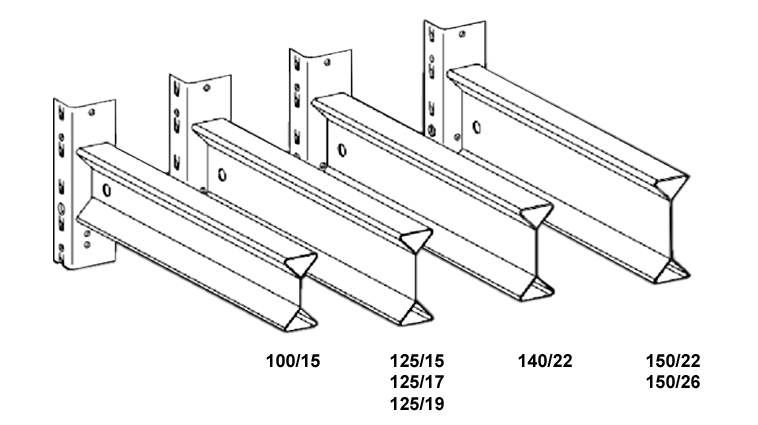

Мы предлагаем уникальные балки двутаврового профиля. Высота профиля и толщина металла выбираются в зависимости от требуемой несущей способности и длины балки:
- I100 – 1,5 мм
- I140 – 2,2 мм
- I125 – 1,5 / 1,7 / 1,9 мм
- I150 – 2,2 / 2,6 мм
Стандартные длины балок: 1800, 1850, 2300, 2700, 2750, 3400, 3600 мм. Также возможно изготовление нестандартных размеров.
Крепление балок
К концам I-профиля балки привариваются коннекторы, после чего наносится полимерное покрытие для обеспечения высокого уровня износостойкости.

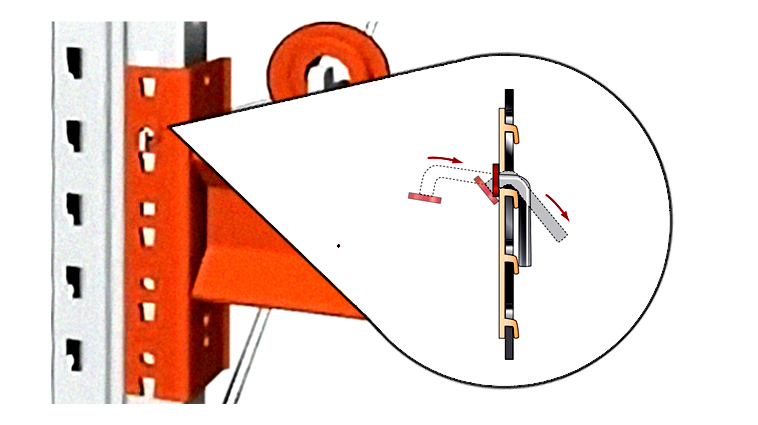

Крепление балок к стойкам стеллажной системы производится с помощью зацепов, что позволяет при необходимости быстро и легко изменить высоту ярусов.
Для защиты балок от случайного выбивания погрузочной техникой используются фиксаторы.
Нормы EN, применяемые в расчетах и проектировании наших стеллажных конструкций:
EN 15512:2009 — Стальные неподвижные системы хранения — Стеллажи сборно-разборные — Основы расчета
EN 15620:2010 — Стальные неподвижные системы хранения — Стеллажи сборно-разборные — Предельные отклонения, деформации и технологические зазоры
EN 15629:2010 — Стальные неподвижные системы хранения — Технические условия на оборудование для хранения
EN 15635:2009 — Стальные неподвижные системы хранения — Эксплуатация и техническое обслуживание оборудования для хранения
EN 15878 — Стальные неподвижные системы хранения — Стеллажи сборно-разборные — термины и определения
В том числе, мы полностью соответствуем российскому ГОСТ Р 55525-2017 «Складское оборудование. СТЕЛЛАЖИ СБОРНО-РАЗБОРНЫЕ. Общие технические условия»
