Паллетные стеллажи

Фронтальные, узкопроходные, широкопроходные

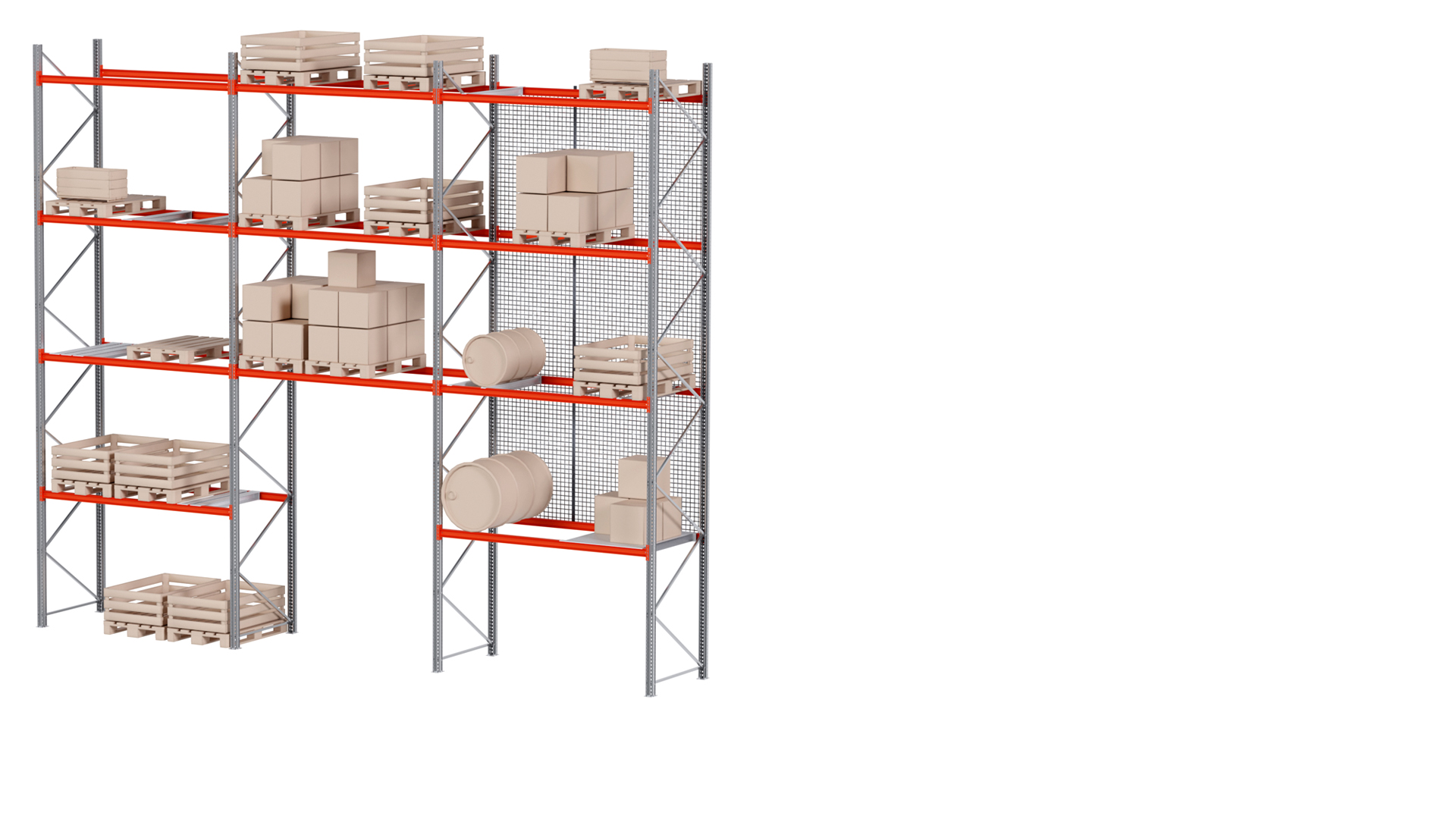

Фронтальные паллетные стеллажи

Максимальная вариативность под ваш запрос

  • Наиболее распространённые системы хранения
  • Высока адаптируемость под различные помещения, веса и габариты грузов, типы поддонов
  • Неограниченный доступ к каждой ячейке
  • Простота визуального контроля заполненности склада



Паллетные стеллажи - картинка 1920_1080_998_2_2.jpg

Вы хотите хранить различные виды товаров на поддонах?

Вам обязательно стоит обратить внимание на паллетные стеллажи RackFork.

Благодаря прямому доступу к каждой ячейке и высоким стандартам безопасности паллетные стеллажи RackFork являются наилучшим решением для работы с различными типами грузов и создания максимально гибкой складской системы.

За счёт высокой распространённости фронтальные стеллажи также эффективны с точки зрения стоимости обслуживания.

Узкопроходные паллетные стеллажи

Узкопроходные стеллажи (VNA) используют для создания комплексной системы хранения с обработкой грузов узкопроходными штабелерами.

Главное требование к узкопроходным стеллажам – высокая точность монтажа, обеспечивающая отсутствие отклонений от вертикальности по всей высоте стеллажной системы, что сохраняет требуемые зазоры безопасности для узкопроходной техники.

Преимущество узкопроходных стеллажей – высокая утилизация пространства склада и, как следствие, высокая ёмкость хранения. Комплексный подход к проектированию позволяет достичь высокой производительности такой складской системы.

В зависимости от типа направляющих для узкопроходной техники стеллажная система может быть дополнена соответствующими рельсовыми направляющими и заходными элементами.

Паллетные стеллажи - картинка 1920_1080_998_4_2.jpg
  • Высокая ёмкость хранения
  • Полное соответствие возможностям существующих узкопроходных штабелеров
  • Универсальное решение для различных типов поддонов
  • Неограниченный доступ к каждой ячейки хранения
  • Подходят для любых типов товаров и помещений, включая холодильные и морозильные склады
  • Высококачественная сталь и эффективный конструкти
  • Цельнокатанные стойки до 17,5 метров
  • Повышенная точность монтажа H/750
  • Сквозной конструктив буферных балок
  • Высокая несущая способность (до 30 тонн на секцию)
  • Экономически эффективные решения

Узкопроходные стеллажи должны поставляться в комплексе с узкпороходной техникой.

Комплексные решения – залог высокой производительности узкороходного склада.


Широкопроходные паллетные стеллажи

Наиболее распространённое и универсальное решение для складов – фронтальные паллетные стеллажи с широкими аллеями, которые можно вписать в любое доступное пространство и подобрать конфигурацию для хранения паллет любого типа.

Обработка грузов осуществляется с помощью ричтраков, вилочных погрузчиков, комплектовщиков заказов, электрических тележек.

Паллетные стеллажи - картинка 1920_1080_998_3_2.jpg
  • Наиболее распространённая система хранения
  • Универсальное решение для различных типов поддонов
  • Неограниченный доступ к каждой ячейки хранения
  • Подходят для любых типов товаров и помещений, включая холодильные и морозильные склады
  • Простота организации ручного пикинга с нижних ярусов
  • Высококачественная сталь и эффективный конструктив
  • Цельнокатанные стойки до 17,5 метров
  • Высокая несущая способность (до 30 тонн на секцию)
  • Большое количество аксессуаров для хранения мелкоштучных изделий и разнообразных негабаритных грузов (кабельные катушки, бочки и т.д.)
  • Экономически эффективные решения
Конструктив стеллажей

Мы предлагаем фронтальные паллетные стеллажи из высококачественной конструкционной стали с высоким пределом текучести. Данные стеллажи представляют собой сборно-разборную конструкцию, состоящую из вертикальных рам и горизонтальных съемных балок двутаврового типа (I-профиль):

  • S350GD / S420 GD – горячеоцинкованные конструкционные стали (стойки, стяжки), предел текучести не менее 350 / 420 Н/мм2, фактический – не менее 370 / 450 Н/мм2
  • S355 – горячекатаная конструкционная сталь (балки), предел текучести не менее 355 Н/мм2, фактический – не менее 370 Н/мм2
  • Поставляется по EN10346 и EN 10025 соответственно
Паллетные стеллажи - картинка 758_425_34_1.jpg

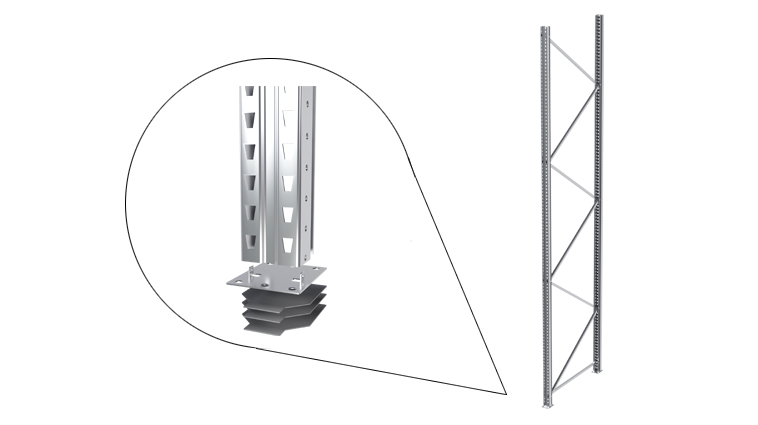

Рамы и стойки

Вертикальная рама состоит из стоек соединенных вместе с помощью диагональных и горизонтальных стяжек, опорных пластин и крепежных элементов. Если имеются неровности пола, их нивелируют, используя выравнивающие пластины. Крепеж рамы к полу осуществляется при помощи анкерных болтов. Ширина рамы может варьироваться от 500 до 2000мм. Высота рамы до 30 м, с шагом 100 мм.

Паллетные стеллажи - картинка 758_425_34_2.jpg

Типы профиля

Существует 3 основных типа профиля стойки: P90, P100 и P120. В зависимости от нагрузочных характеристик стеллажной конфигурации, для каждого типа стоек выбирается соответствующая толщина металла.

Паллетные стеллажи - картинка 758_425_34_3.jpg

Балки

Мы предлагаем уникальные балки двутаврового профиля. Высота профиля и толщина металла выбираются в зависимости от требуемой несущей способности и длины балки:

  • I100 – 1,5 мм
  • I140 – 2,2 мм
  • I125 – 1,5 / 1,7 / 1,9 мм
  • I150 – 2,2 / 2,6 мм

Стандартные длины балок: 1800, 1850, 2300, 2700, 2750, 3400, 3600 мм. Также возможно изготовление нестандартных размеров.

Паллетные стеллажи - картинка 758_425_34_4.jpg

Крепление балок

К концам I-профиля балки привариваются коннекторы, после чего наносится полимерное покрытие для обеспечения высокого уровня износостойкости.

Крепление балок к стойкам стеллажной системы производится с помощью зацепов, что позволяет при необходимости быстро и легко изменить высоту ярусов.

Для защиты балок от случайного выбивания погрузочной техникой используются фиксаторы.

Нормы EN, применяемые в расчетах и проектировании наших стеллажных конструкций:

EN 15512:2009 — Стальные неподвижные системы хранения — Стеллажи сборно-разборные — Основы расчета

EN 15620:2010 — Стальные неподвижные системы хранения — Стеллажи сборно-разборные — Предельные отклонения, деформации и технологические зазоры

EN 15629:2010 — Стальные неподвижные системы хранения — Технические условия на оборудование для хранения

EN 15635:2009 — Стальные неподвижные системы хранения — Эксплуатация и техническое обслуживание оборудования для хранения

EN 15878 — Стальные неподвижные системы хранения — Стеллажи сборно-разборные — термины и определения

В том числе, мы полностью соответствуем российскому ГОСТ Р 55525-2017 «Складское оборудование. СТЕЛЛАЖИ СБОРНО-РАЗБОРНЫЕ. Общие технические условия»

Защита и аксессуары

Ряд дополнительных аксессуаров повышают безопасность и адаптивность предлагаемых нами решений.

С помощью защитных элементов можно предотвратить повреждения складского оборудования. Доступен ряд различных решений для защиты стойки от возможных повреждений. Один тип решения используется внутри проходов, другой – для защиты торца стеллажа.

Паллетные стеллажи - картинка 758_425_34_11_2-1.jpg

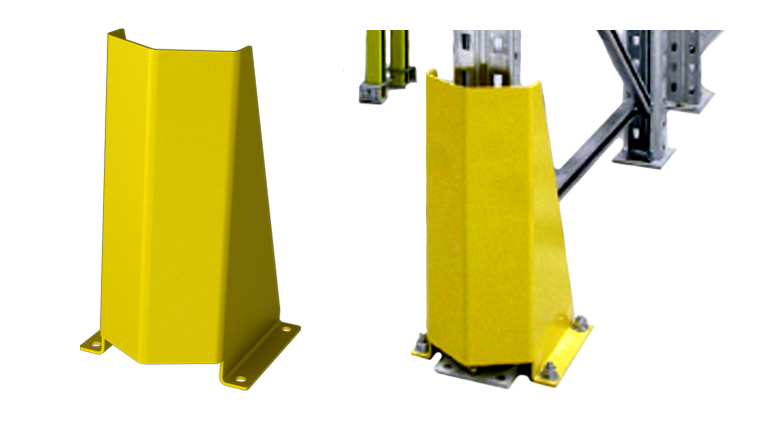

Защита стойки с напольным креплением

Усиленная защита стойки рамы, предотвращает возникновение повреждений в случае удара погрузочной техникой или грузом.

Паллетные стеллажи - картинка 758_425_34_12-1.jpg

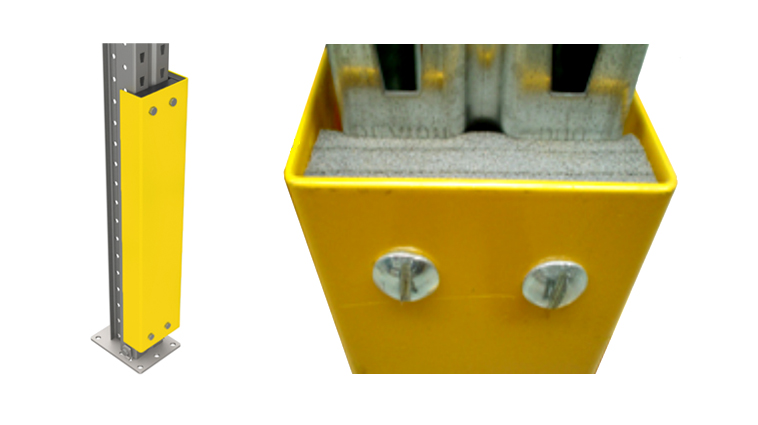

Защита стойки навесная

Защита стойки навесная – металлический профиль с ударопоглощающей пеной внутри. Применяется при невозможности крепления защиты в пол, либо для дополнительного размещения на верхних ярусах.

Паллетные стеллажи - картинка 758_425_34_13-1.jpg

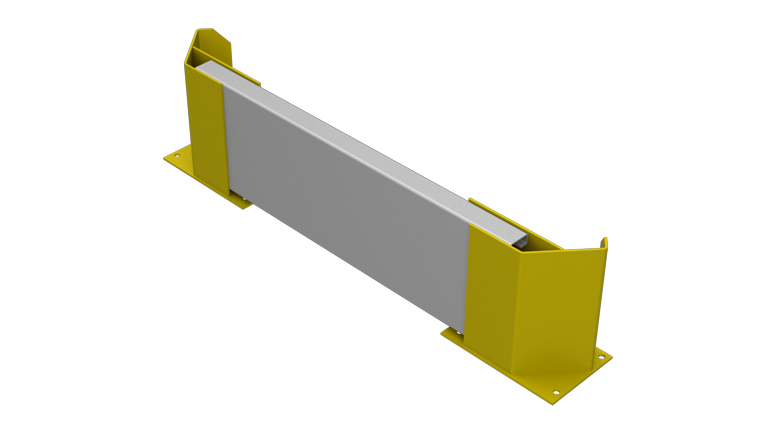

Защита рам

Используется для защиты открытых торцевых рам стеллажей (одинарных и двойных) от повреждений и ударов, которые могут нанести складской техникой.

Паллетные стеллажи - картинка 758_425_34_14_2-1.jpg

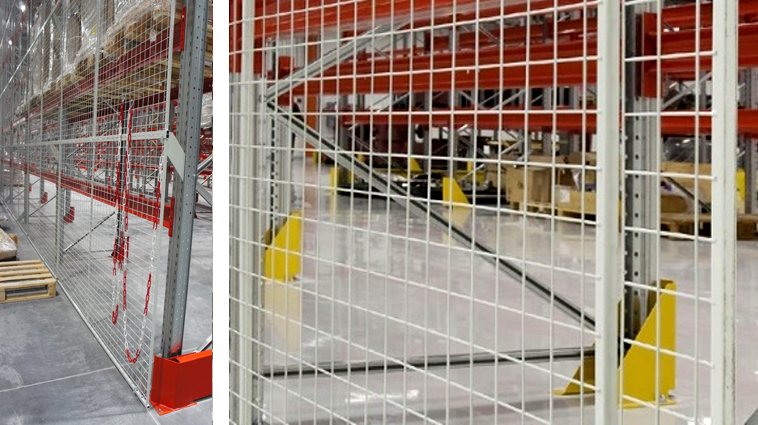

Сетчатое ограждение

Крепится к задней части стеллажей, защищает персонал от возможного падения грузов. Также подходит в качестве ограждения, которое ограничивает доступ в зону хранения.

Паллетные стеллажи - картинка 758_425_34_15-1.jpg

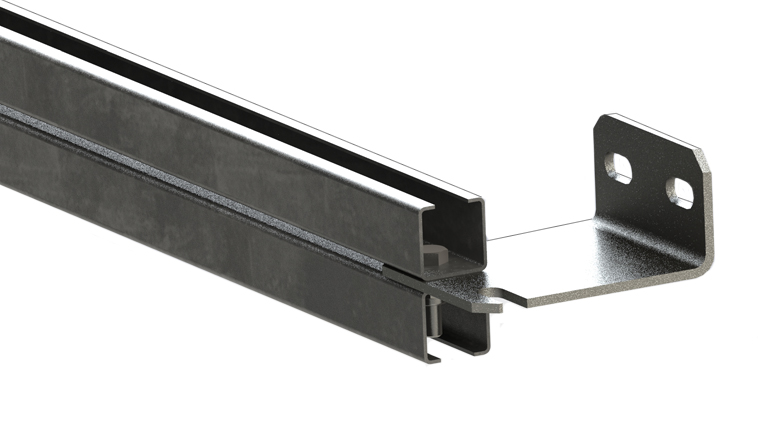

Задние ограничители паллет

Крепится к задней части стеллажей, блокирует постановку поддонов глубже допустимого.

Паллетные стеллажи - картинка 758_425_34_16-1.jpg

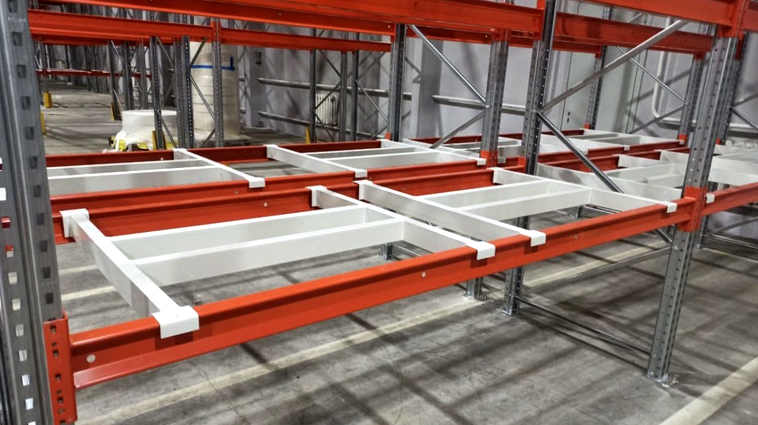

Кросс-балки

Представляют собой профили коробчатого сечения с приваренными с каждой стороны зацепами, используемые для закрепления на балках. Предотвращают падение паллета при установки вне балок.

Паллетные стеллажи - картинка 758_425_34_17-1.jpg

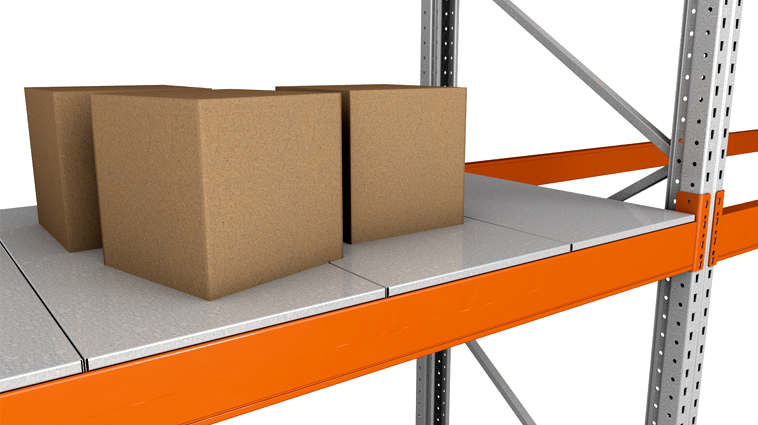

Стальная полка / настил

Применяется для хранения всех видов грузов.

Паллетные стеллажи - картинка 758_425_34_18-1.jpg

Металлические столбики

Применяются для защиты ворот в местах проезда складской техники.

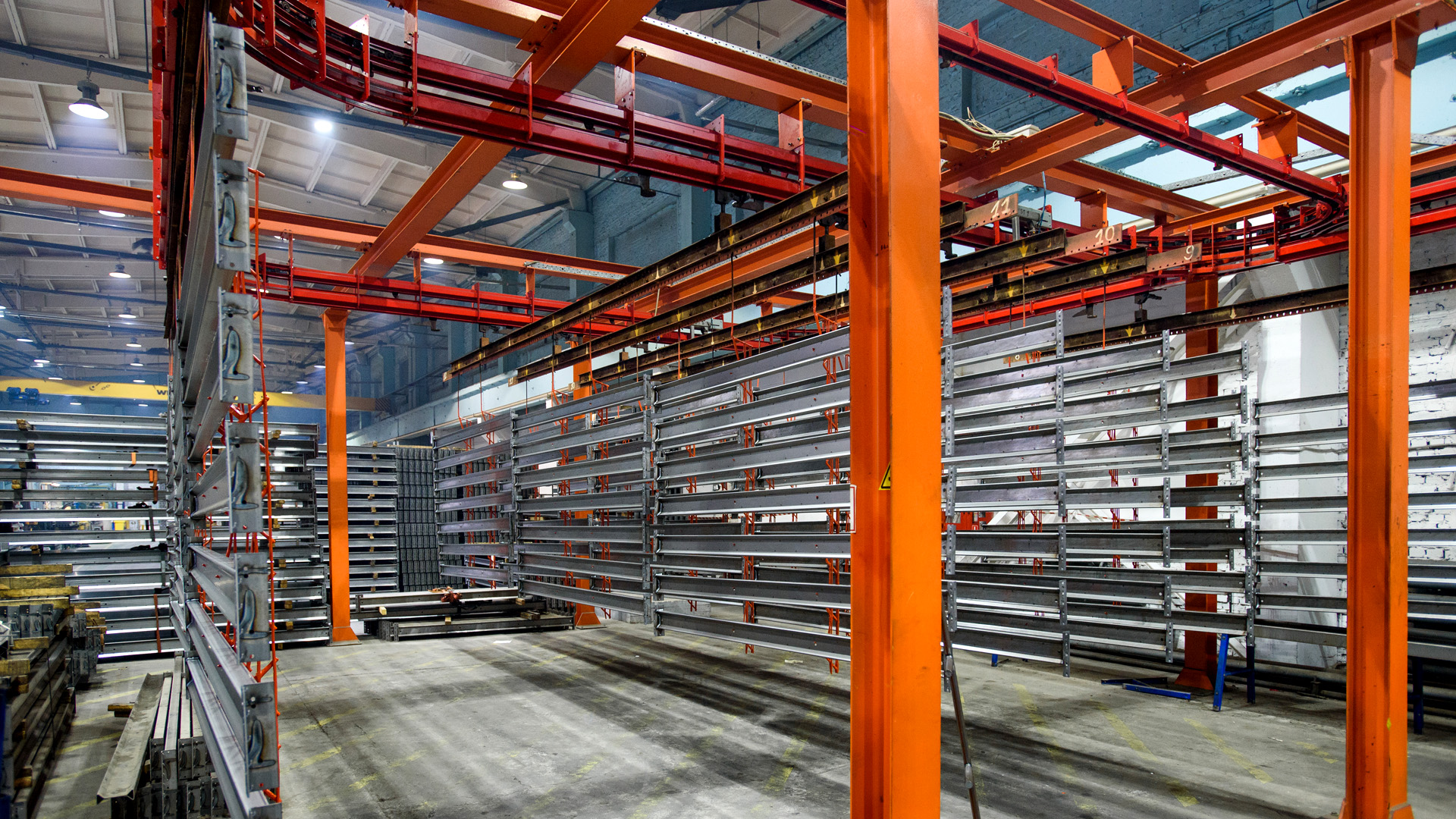

Производство

Мы являемся официальным дилером стеллажных решений производства Констрактор Рус. Ссылка на свидетельство дистрибьютора

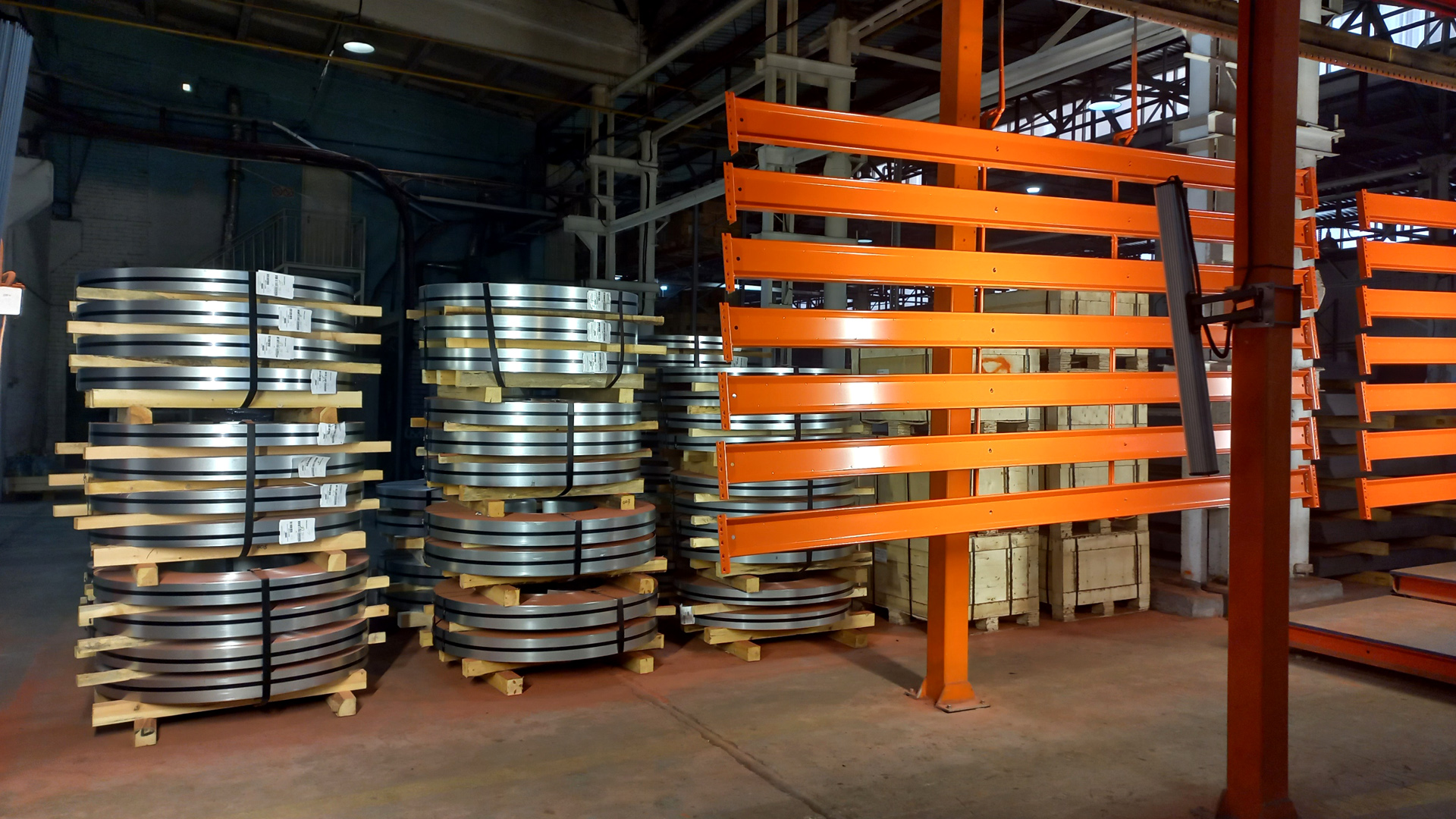

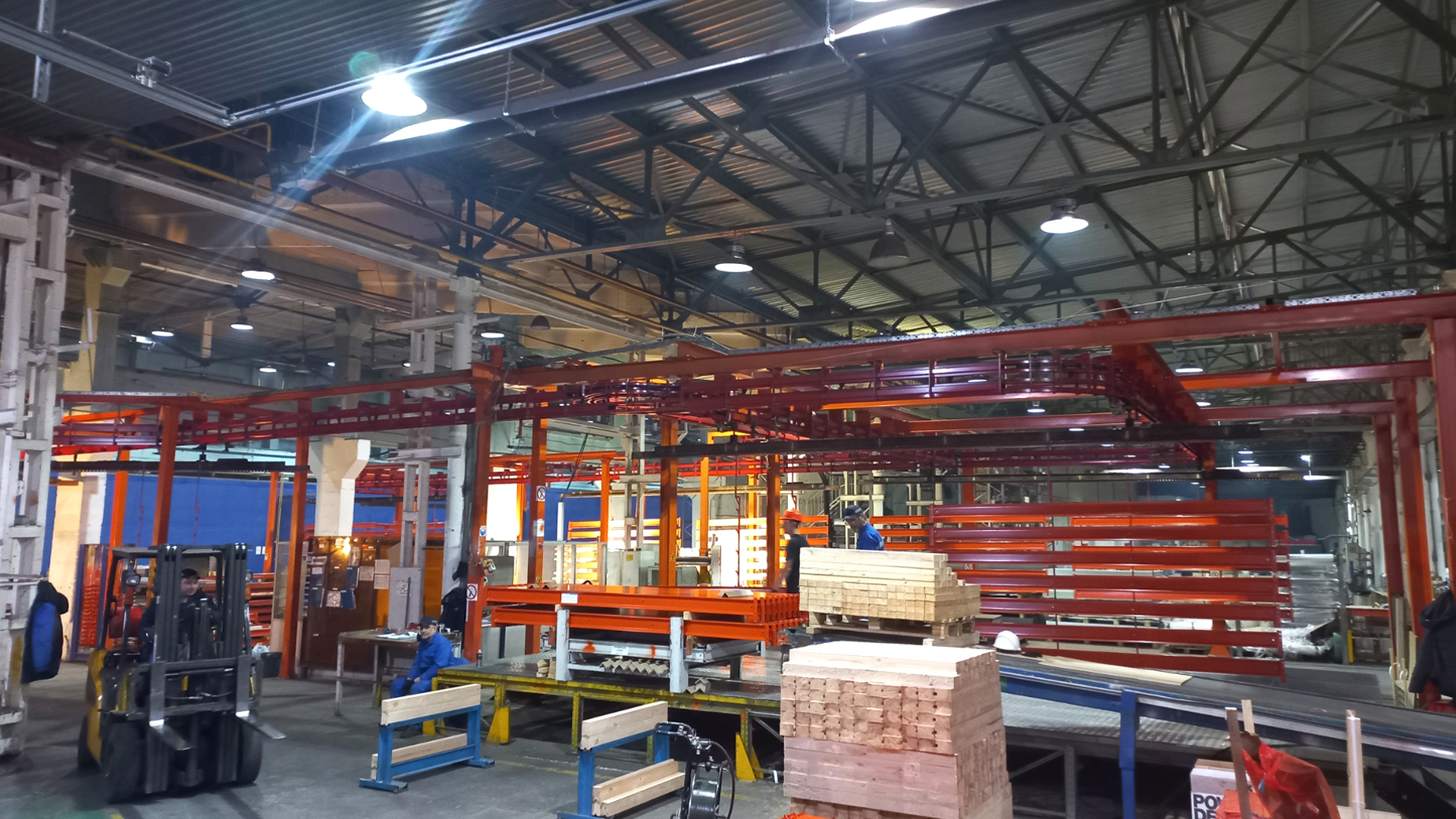

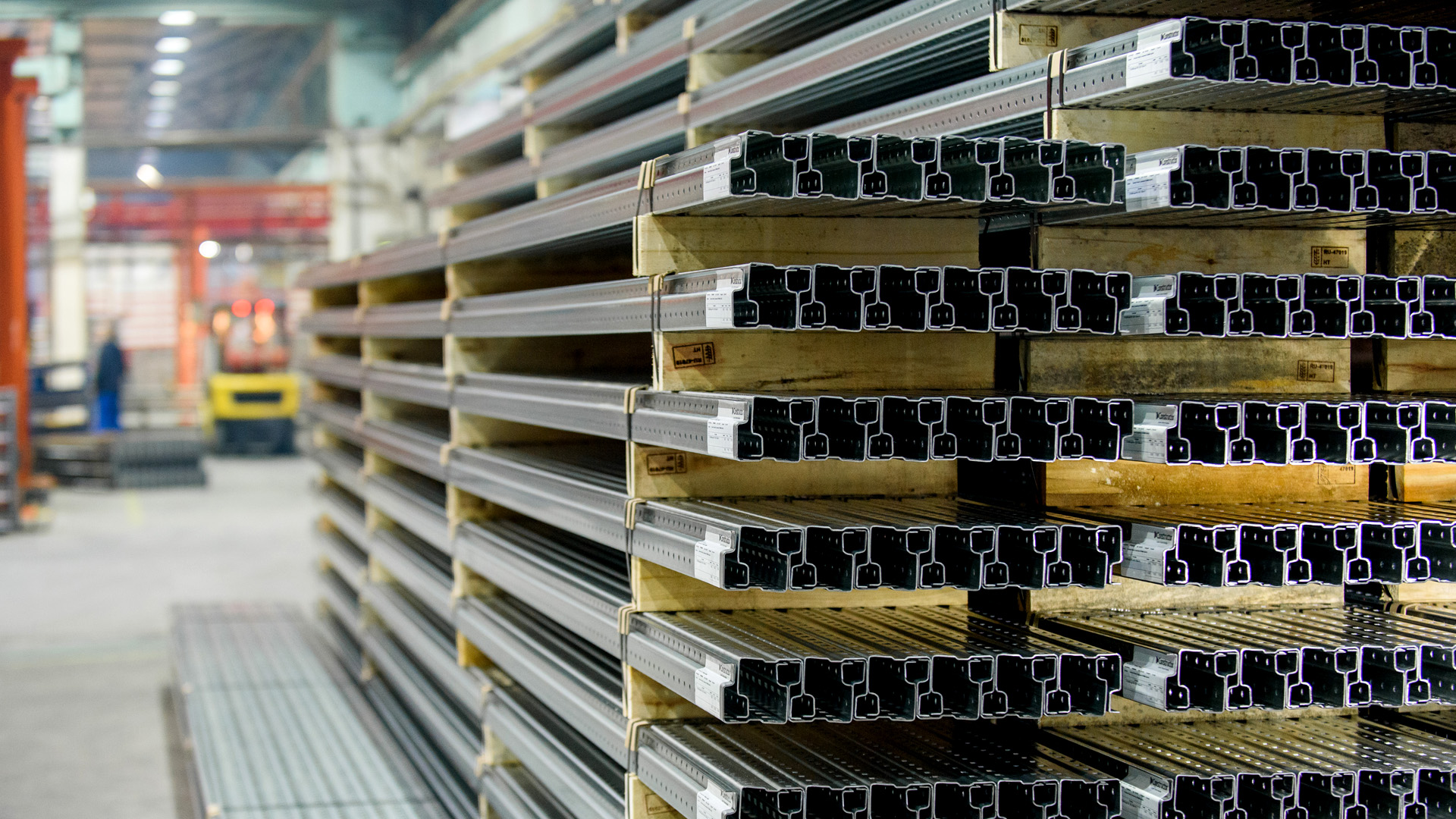

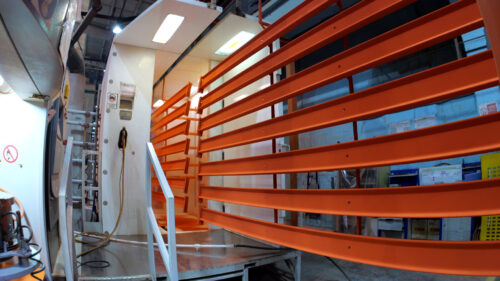

Продукция Constructor представлена и успешно используется на российском рынке с 1993 года. В 2008 году инвестировали в строительство завода в Ленинградской области (12 тыс. кв. м). Для завода была выбрана производственная площадка в г. Кировск. Запуск производства стеллажного оборудования состоялся в июне 2009 года. Продукция Constructor соответствует высоким внутренним стандартам Группы и отвечает требованиям действующих европейских стандартов FEM/EN по качеству и комплектации оборудования. Открыв производство в России, мы предлагаем стеллажное оборудование европейского качества по конкурентной цене.

Паллетные стеллажи - картинка 1920_1080_prod_2.jpg
Паллетные стеллажи - картинка 1920_1080_prod_12.jpg

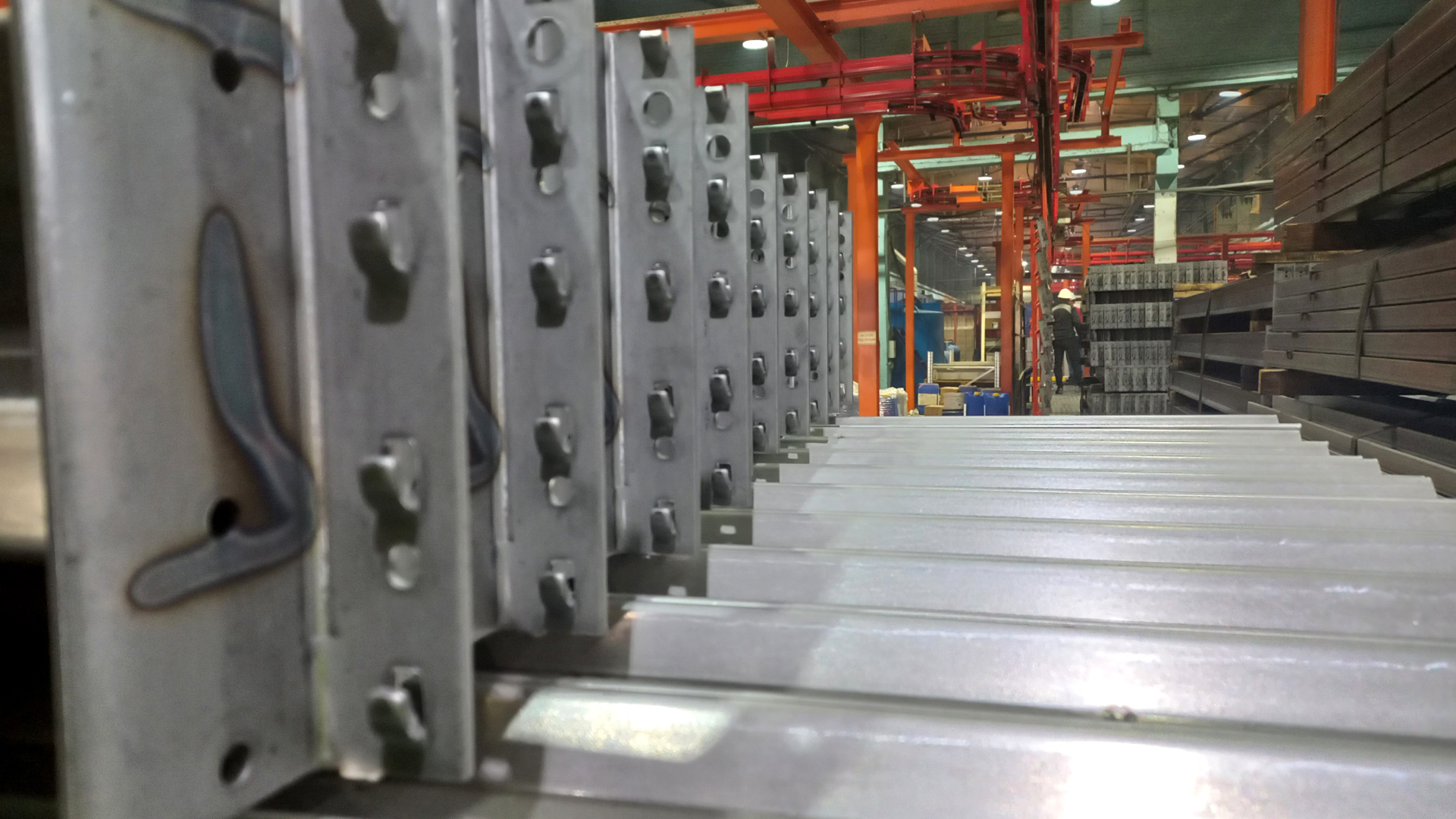

Паллетные стеллажи - картинка 1920_1080_prod_11.jpg
Паллетные стеллажи - картинка 1920_1080_prod_8.jpg
Паллетные стеллажи - картинка 1920_1080_prod_6.jpg
Паллетные стеллажи - картинка 1920_1080_prod_5.jpg

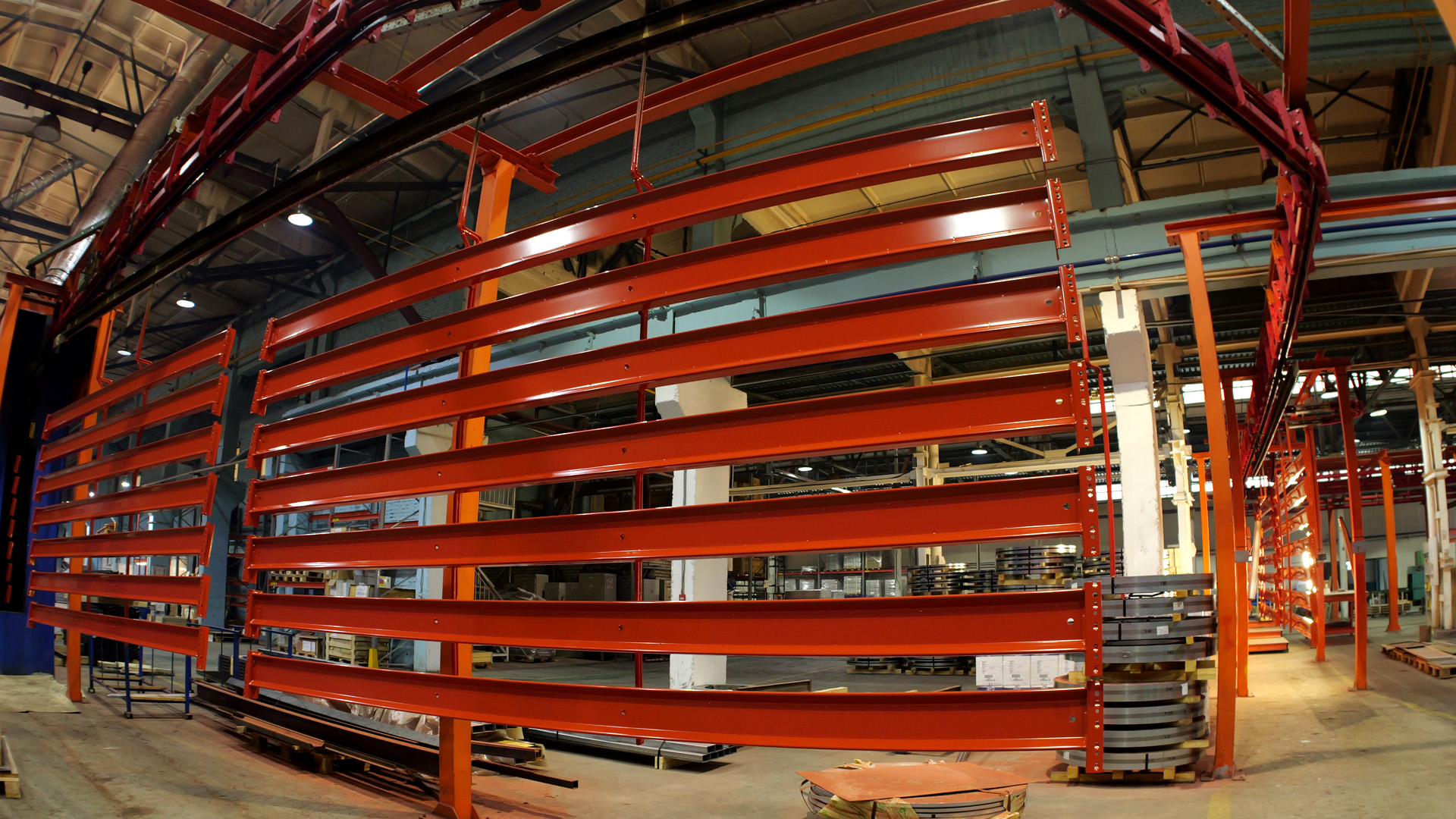

Паллетные стеллажи - картинка 1920_1080_prod_4.jpg

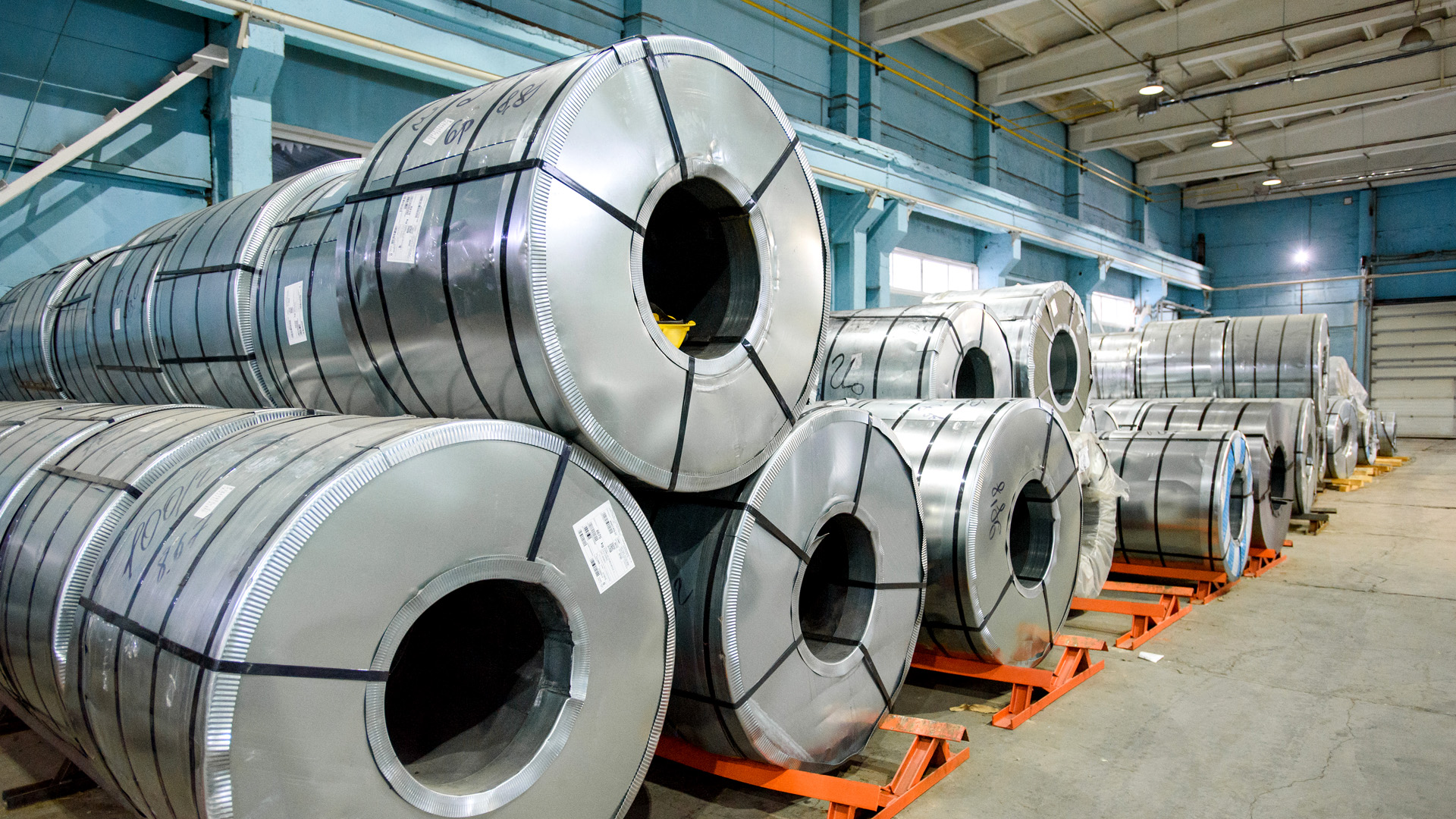

Паллетные стеллажи - картинка 1920_1080_prod_3.jpg
Паллетные стеллажи - картинка 1920_1080_isp_1.jpg
Паллетные стеллажи - картинка 1920_1080_isp_4.jpg
Паллетные стеллажи - картинка 1920_1080_prod_2-500x281.jpg
Паллетные стеллажи - картинка 1920_1080_prod_12-500x281.jpg
Паллетные стеллажи - картинка 1920_1080_prod_11-500x281.jpg
Паллетные стеллажи - картинка 1920_1080_prod_8-500x281.jpg
Паллетные стеллажи - картинка 1920_1080_prod_6-500x281.jpg
Паллетные стеллажи - картинка 1920_1080_prod_5-500x281.jpg
Паллетные стеллажи - картинка 1920_1080_prod_4-500x281.jpg
Паллетные стеллажи - картинка 1920_1080_prod_3-500x281.jpg
Паллетные стеллажи - картинка 1920_1080_isp_1-500x281.jpg
Паллетные стеллажи - картинка 1920_1080_isp_4-500x281.jpg

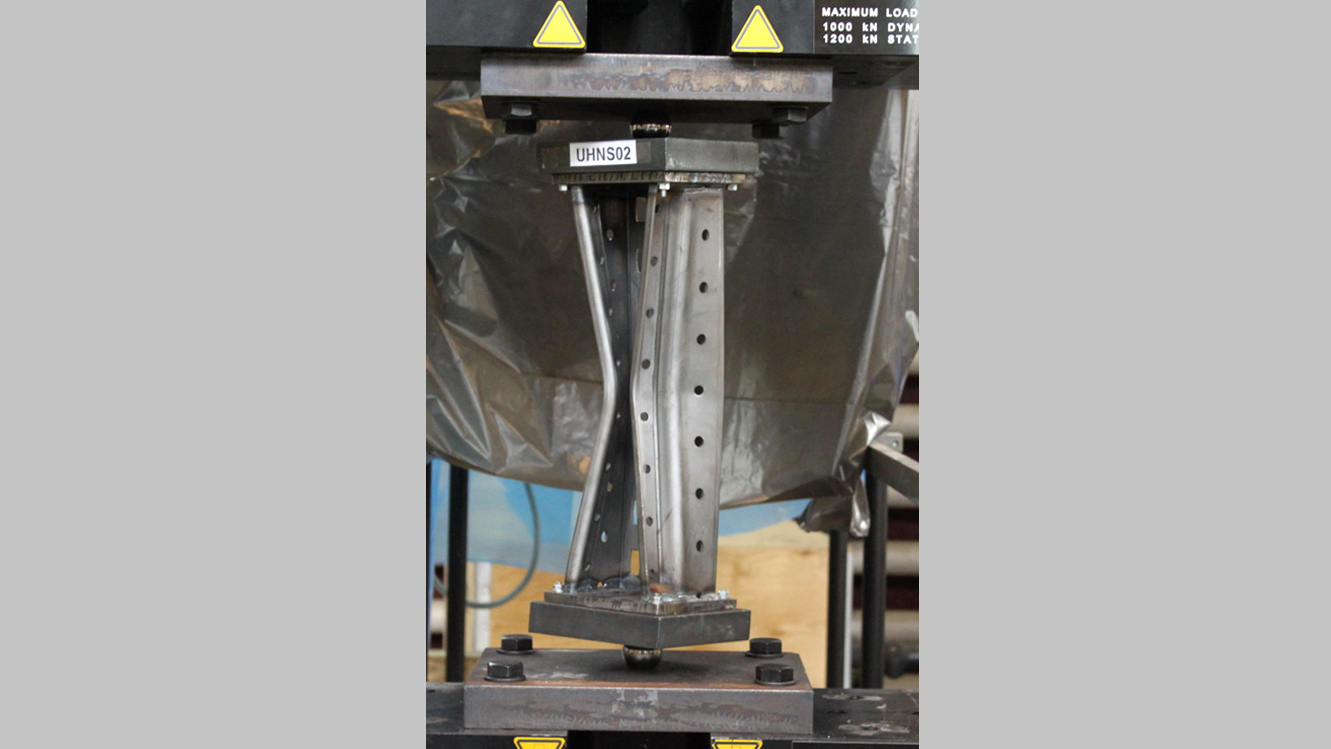

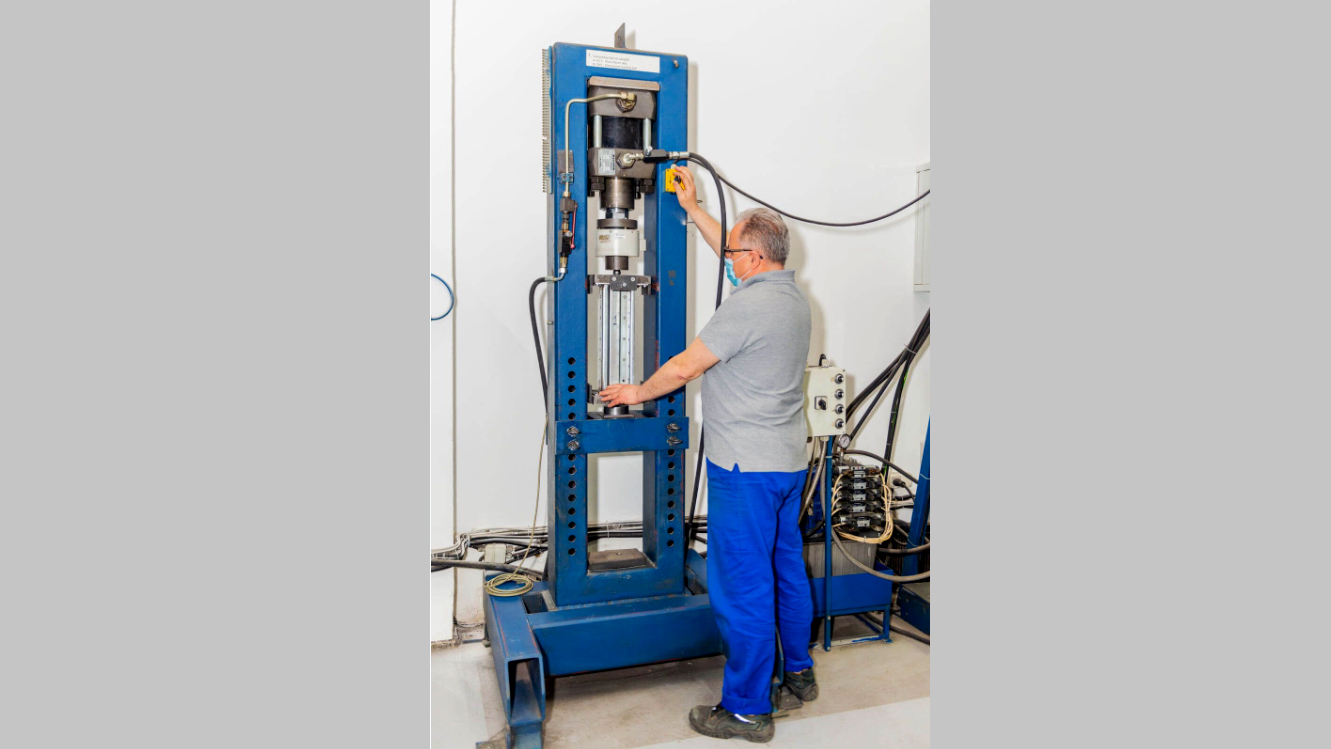

В расчетах и проектировании наших стеллажных конструкций помимо российских норм, мы применяем более строгие европейские нормы EN. В расчетах мы учитываем не только статическую, но и динамическую нагрузку, имеющую существенное влияние при эксплуатации стеллажей. Это достигается путём проведения комплексных испытаний всех элементов стеллажного оборудования в собственной лаборатории на базе завода. Вся продукция сертифицирована.
