Мониторинг подконтрольной области и уведомление персонала о сближении погрузчика с персоналом или другой техникой
ВОЗМОЖНОСТИ СИСТЕМЫ
-
Предупреждение "Погрузчик - Пешеход"
-

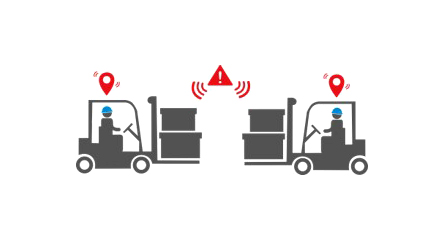

Предупреждение "Погрузчик - Погрузчик"
-

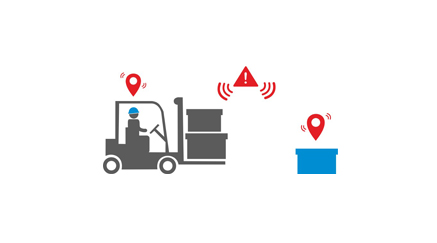

Предупреждение "Погрузчик - Объект"
-
Ограничение скорости и блокировка
Предупреждение "Погрузчик - Пешеход"
Предупреждение "Погрузчик - Погрузчик"
Предупреждение "Погрузчик - Объект"
Ограничение скорости и блокировка
ПРЕИМУЩЕСТВА
Система RealTrac АНТИНАЕЗД™ для предотвращения наезда техники на людей и столкновений техники между собой использует инновационное сочетание двух радио-технологий — UWB при ближнем обнаружении и UHF для дальнего обнаружения.
Минимальное количество ложных срабатываний благодаря:
- Точному позиционированию объектов вокруг машины
- Возможности гибкой настройки зон обнаружения как по размеру, так и по форме (позволяет учесть особенности ТС, направление его движения)
Полная автономность системы:
- Не зависит от стабильности электропитания, спутниковой связи
- Особенно важно на территориях без инфраструктуры или при эксплуатации в зоне, где передача данных нестабильна
Работает одинаково хорошо как на открытой местности, так и в закрытых зонах на одном и том же оборудовании:
- Позволяет использовать систему не только на открытой территории, но и в зонах обслуживания техники и др.
Обнаружение объектов как на ближних, так и дальних расстояниях:
- За счет применения технологий с разными радиочастотами система не только точно определяет направление и расстояние до ближних объектов, но и видит объекты на расстоянии до 150 метров
- Объекты детектируются как в зоне прямой видимости, так и за углом
- Большой радиус действия 50 – 300 м (в зависимости от окружающей среды)
- Защита 360° в любых условиях видимости
- Динамические зоны контроля, которые можно полностью настроить под конкретную ситуацию или сценарий
- «Умные» уведомления, интуитивно понятный интерфейс
- Простой монтаж и внедрение
- Черный ящик позволяет записывать все события
- Может быть частью всей системы (Предотвращение столкновений / Мониторинг)
- Полная автономность системы
КОМПОНЕНТЫ
-
Контрольный блок PROD VCU 030
-
Антенна PROD VBU 030
-
Комплект кабельных соединений PROD CABLE KIT
-
Персональный тег PROD TAG 210
-
Гибридный тег PROD TAG 720
-
Постамат BASE ACC 6XX
-
Транспортный тег PROD VTAG серии 2XX или 7XX

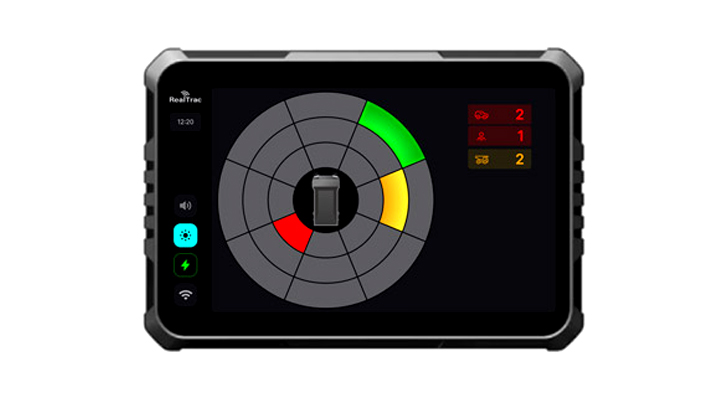

Контрольный блок PROD VCU 030
— Блок устанавливается на погрузчик
— Функция: Антинаезд
— Интерфейсы: CAN, Сухие контакты, Ethernet, RS232
- Получать данные от антенн и осуществляет обеспечение передачи данных от антенн
- Черный ящик (энергонезависимая память)
- Журнал событий
- Цветной дисплей
- Кнопки квитирования событий
- Самодиагностика неисправностей
- Интерфейсы для взаимодействия с другими системами

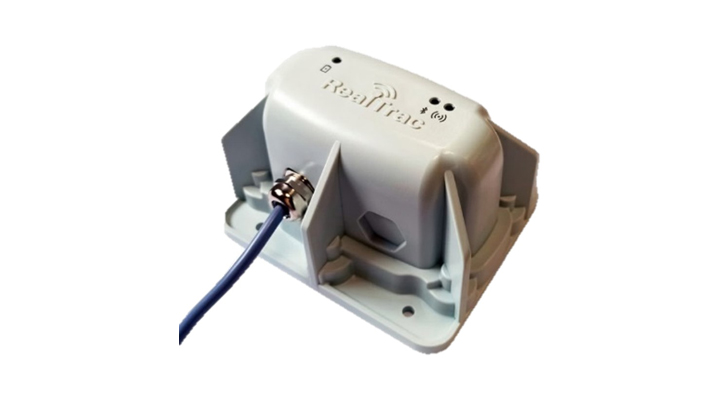

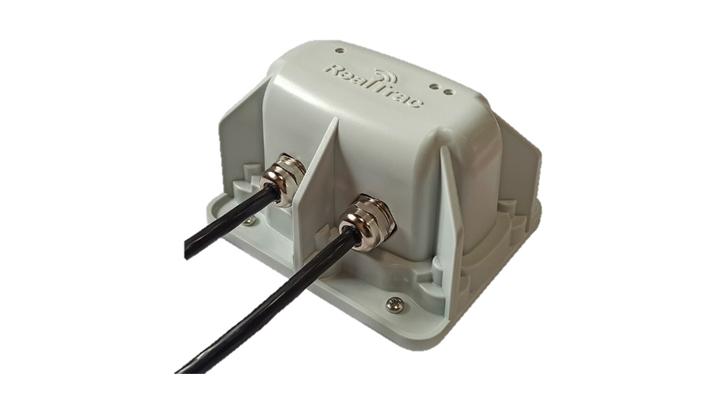

Антенна PROD VBU 030
— Блок устанавливается на погрузчик
— Функция: Антинаезд
— Технологии: BLE, UWB, UHF
— Интерфейсы: CAN
— Точность UWB: 0,1 м
- Определять местоположение других объектов системы Антинаезд с высокой точностью (~0,1 м)
- Дискретность определения местоположения других элементов системы 3 раза в 1 сек
- Класс защиты корпуса IP69
- Индикаторы состояния системы для быстрой диагностики
Комплект кабельных соединений PROD CABLE KIT
— Интерфейсы: CAN, POWER, ETHERNET, I/O
— Все быстросъемные соединения с классом защиты IP67
- Кабельная сборка CAN
- Кабельная сборка POWER
- Кабельная сборка ETHERNET (опционально)
- Кабельная сборка I/O (опционально)

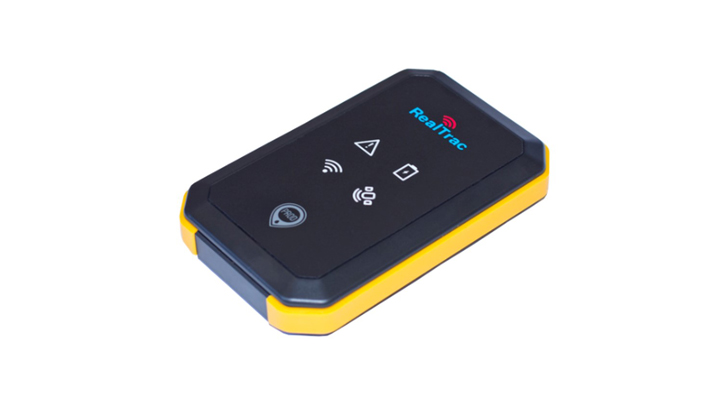

Персональный тег PROD TAG 210
— Точное позиционирование BLE, UWB
— Точность BLE: ~20 м
— Точность UWB: 1 м
- Точное позиционирование персонала внутри зданий с метровой точностью (~1 м)
- Дискретность обмена данными с сервером 1 сек
- Тревожная кнопка
- Фиксация факта падения
- Поддержка системы Антинаезд™
Гибридный тег PROD TAG 720
— Гибридное позиционирование BLE, UWB, GNSS
— Точность BLE: ~20 м
— Точность UWB: 1 м
— Точность ГНСС: 3 м
- Глобальное позиционирование персонала на территории с точностью 3 м
- Зональное позиционирование персонала внутри зданий с точностью зоны (~20 м)
- Дискретность обмена данными с сервером 1 сек
- Дальность гарантированного обмена данными с сервером до 2,5 км
- Тревожная кнопка
- Фиксация факта падения
- Поддержка системы Антинаезд™

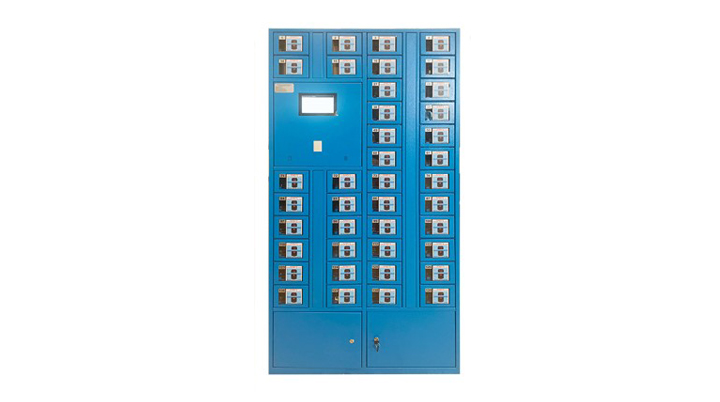

Постамат BASE ACC 6XX
— Автоматизированная выдача и зарядка персональных тегов
— Время зарядки: до 2 ч
— Привязка по СКУД
— Различные конфигурации постаматов
- Обеспечить зарядку персональных тегов с временем зарядки до 2х часов
- Привязка тега к сотруднику в момент выдачи тега
- Привязка тега к сотруднику с использованием СКУД, пин-кода или системы распознавания лиц
- Автоматическое считывание данных с тегов, контроль состояния АКБ, контроль наличия тега в ячейке, контроль постановки тега на зарядку
- Минимальная конфигурация постамата от 16 ячеек
Транспортный тег PROD VTAG серии 2XX или 7XX
— Точное позиционирование BLE, UWB, ГНСС *
— Точность BLE: ~20 м
— Точность UWB: 1 м
— Точность ГНСС: 3 м*
- Глобальное позиционирование техники на территории с точностью 3 м *
- Точное позиционирование техники внутри зданий с метровой точностью (~1 м)
- Зональное позиционирование техники внутри зданий с точностью зоны (~20 м)
- Дискретность обмена данными с сервером 1 сек
- Дальность гарантированного обмена данными с сервером до 2,5 км *
- Поддержка системы Антинаезд™
- Класс защиты корпуса IP69
* только оборудование серии 7XX
ХАРАКТЕРИСТИКИ
- Дальность обнаружения другого объекта (Антенна UWB) – до 50 м
- Дальность обнаружения объекта (Антенна UHF) – до 130 м
- Контроль объектов 360⁰
- Точность детектирования объектов на дальности до 50 м — до 10 см
- Обнаружение объекта за углом
- Гибкая настройка звуковых уведомлений (количество уведомлений, частота, блокировка через ручной тормоз/паркинг)
- Определение типа объекта в опасной зоне (техника/человек)
- Наличие ЖК дисплея о местонахождении объектов и состоянии системы
- Световая и звуковая сигнализация
- Формирование защитных сигналов управления в виде двух каналов реле, цифрового сигнала RS232/485 и Ethernet
- Журнал событий для отображения хронологии и истории работы с возможностью передачи на сервер
- Блокировка движения, снижение скорости, остановка техники
ЗОНЫ КОНТРОЛЯ

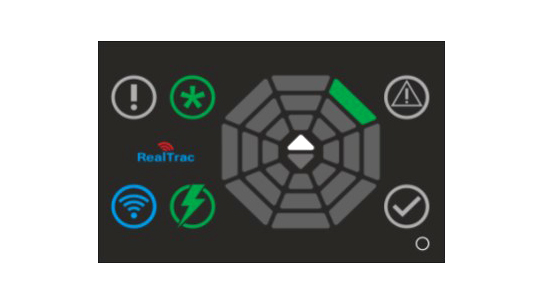

Зона "Внимание"
- Дисплей: зеленый цвет
- Тег: дискретная вибрация и LED подсветка

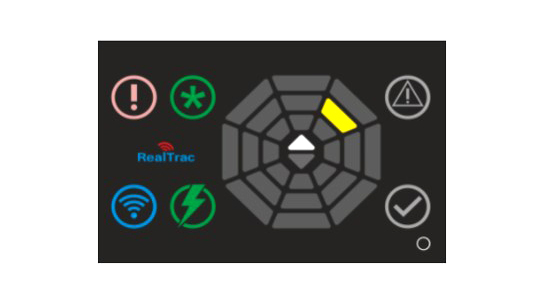

Зона "Опасность"
- Дисплей: желтый цвет и звуковое оповещение
- Внешнее оповещение ТС (опция): проблесковый огонь, мигание желтых габаритных огней
- Тег: повторяющаяся вибрация, LED подсветка и звуковой сигнал

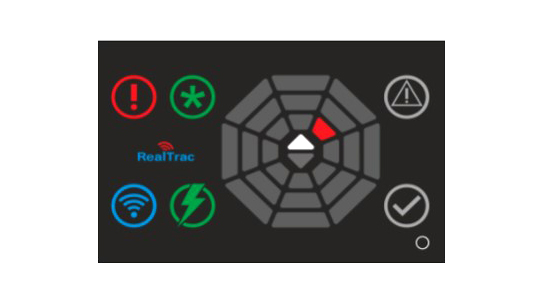

Зона "Авария"
- Дисплей: красный цвет и звуковое оповещение
- Внешнее оповещение ТС (опция): проблесковый огонь, сирена
- Тег: продолжительная вибрация, LED подсветка и звуковой сигнал
ТИПЫ ОПОВЕЩЕНИЙ
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
- Передача данных о фактах сближения на сервер
- Передача данных о нахождении человека в кабине
- Исключение человека с меткой в кабине при выполнении движения
- Выключение звуковых уведомлений на стоянке при включении ручника/паркинга или нейтральной передачи
- Запись всех событий в «черный ящик» с возможностью последующего чтения
- Возможность снижения скорости техники или полная остановка при выявлении опасного сближения
- Возможность блокировки начала движения при выявлении объекта в опасной зоне
